Grúas de arriba enmarcadas cangrejo de la sola viga eléctrica para el uso general de la ingeniería
El tipo eléctrico capítulo cangrejo solo sistema del alzamiento de las grúas de puente de arriba de la viga con el cangrejo proporciona la solución para el movimiento de materiales incluso cuando las unidades o los almacenes de producción son comparativamente pequeños y bajos. Para minimizar los costes de capital para las modificaciones a los edificios para proporcionar el espacio adicional, hacemos uso del mínimo de espacio para nuestros sistemas de la grúa. Usando diversos arreglos de la fijación las grúas móviles de la sola viga se pueden caber individualmente al espacio existente disponible. Las dimensiones favorables dan lugar a la posición más alta óptima del gancho.
La grúa industrial de arriba del solo haz es especialmente económica resolver tareas de elevación dentro del deber 20t. El tiempo y la mano de obra se ahorran grandemente con un sistema de la sola grúa del EOT del haz en taller o del otro uso conveniente.
Normalmente no hay distancia de seguridad máxima al techo del edificio para las solas grúas de la viga con una gama de la capacidad de carga hasta 10 T. Esto le hace un amo en el espacio del ahorro incluso en edificios con dimensiones desfavorables con menos restricciones. La viga de la grúa se construye de perfiles robustos. Usando una gama completa de arreglos de la fijación las grúas móviles se pueden diseñar para caber el espacio disponible. Todas lo que necesitamos para la etapa de planeamiento del sistema de la grúa son las dimensiones claras del edificio. Entonces diseñaremos las grúas de arriba capítulo cangrejo de la sola viga eléctrica individualmente para usted.
La grúa de arriba de la sola viga con el alzamiento es ampliamente utilizada en los usos siguientes:
1. Grúas DE POCA POTENCIA para las operaciones del mantenimiento, del almacén y de asamblea.
2. Grúas PARA TRABAJOS DE TIPO MEDIO para el uso general de la ingeniería y la tienda de máquina.
3. Grúas RESISTENTES para las tiendas de máquina pesadas, los molinos de papel, la tienda de la fabricación, el etc.
4. Grúas RESISTENTES ADICIONALES para el funcionamiento continuo en las acerías y el otro propósito pesado de la ingeniería. Las grúas para el deber al aire libre también se diseñan especialmente.
Parámetros técnicos
| |
|
|
2T |
| |
Palmo |
m |
10,5 |
14 |
17,5 |
21 |
24,5 |
| Velocidad |
Velocidad de elevación |
m/min |
5/0.8 |
| Velocidad de la carretilla |
5.0/20 |
| Velocidad del puente |
8/32 |
| Poder del motor |
Motor de elevación |
kilovatio |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
| Motor de la carretilla |
0.64x1 |
0.64x1 |
0.64x1 |
0.64x1 |
0.64x1 |
| Motor del puente |
0.37x2 |
0.37x2 |
0.37x2 |
0.37x2 |
0.37x2 |
| Poder de la grúa |
4,58 |
4,58 |
4,58 |
4,58 |
4,58 |
| Datos básicos |
Carga de Max.Wheel |
KN |
14,7 |
16 |
18 |
20,4 |
24,3 |
| Diámetro de la rueda. |
|
125 |
125 |
125 |
125 |
125 |
| Modelo del carro del extremo |
|
HSE125-15 |
HSE125-20 |
HSE125-25 |
HSE125-30 |
HSE125-35 |
| Modelo del engranaje |
|
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
| Qty de la rueda de la grúa. |
PC |
4 |
4 |
4 |
4 |
4 |
| Carril de la grúa |
|
30×50 |
30×50 |
30×50 |
30×50 |
30×50 |
Las características del diseño incluyen:
DISEÑO:
Dimensiones compactas, peso bajo, fácil actuar y fácil mantener, diseño modular con directo
ajustes entre los componentes
ESTRUCTURA:
Viga de puente, carros del extremo, capítulo del cangrejo manufacturado de diseño de la placa de la caja/de secciones rodadas.
Si procede la radiografía 100% de todas las juntas de la soldadura a tope de los carros del puente y del extremo puede ser proporcionada.
MOTORES:
La grúa de Nante utiliza los motores polo-cambiantes del rotor cónico cilíndrico robusto con el molde continuo elegante
secciones de aluminio, clase integrada F, del aislamiento de los frenos de seguridad protección IP54.
Impulsiones variables de la frecuencia y mandos a distancia:
También ofrecemos la impulsión variable de la frecuencia en el levantamiento, viaje de la cruz, viaje largo para el control de velocidad de los steples
como característica opcional. También proporcionamos las grúas teledirigidas de radio para el uso en inaccesible y
áreas peligrosas.
Frenos
Magnéticos a prueba de averías o los frenos hidráulicos del esfuerzo de torsión o más del 150% se caben en extensiones de eje. Para las grúas resistentes un segundo freno se puede montar para asegurar la operación a prueba de averías.
Controles
El control pendiente del piso, interruptores de control principales, los reguladores principales en la cabina de conductor puede ser
proporcionado. Teledirigido de radio se puede proporcionar a petición.
EL PANEL ELÉCTRICO:
Diseño modular, cubriendo un rango de operación muy ancho. Los sistemas se diseñan para la facilidad de la instalación y mantenimiento y operación confiable, con el conjunto de circuitos fuseless, el cableado canalizado y los terminales no atornillados.
PINTURA:
Cada componente y parte se friega y se pinta a fondo con dos capas de cartilla antes de la asamblea y dos capas de esmalte sintético después de probar.
INTERRUPTORES DE LÍMITE:
Para prevenir sobre el levantamiento y sobre la baja del gancho.

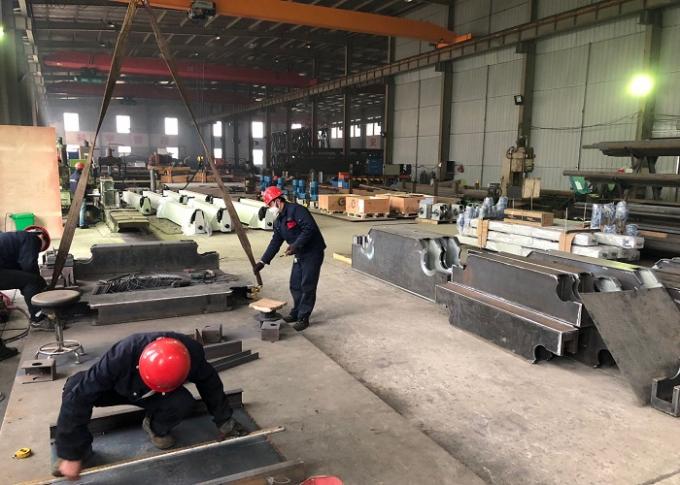

NUESTRA FÁBRICA
